2倍オーバーサンプリング用、アクティブLPFプリント基板(2枚セット)

收藏该商品

2倍オーバーサンプリング用、アクティブLPFプリント基板(2枚セット): 商品编号：w1160906766 【浏览原始网页】

当前价：RMB 41

加价单位：10日元

日元：800.00円

出价：0次直购价：RMB 40.56

账户升级，享受无限制出价！《会员制说明》

商品件数：1

商品成色：新品

日本邮费：卖家承担

可否退货：不可以

开始时间：2025-10-06 17:46:03

结束时间：2025-10-12 19:45:47

自动延长：有可能

提早结束：有可能

商品详情参考翻译下标记录新手必读

划词翻译上线，鼠标选择文字自动翻译,翻译内容仅供参考，如有疑问请咨询小觅翻译。

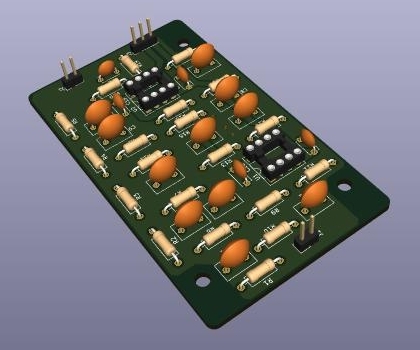

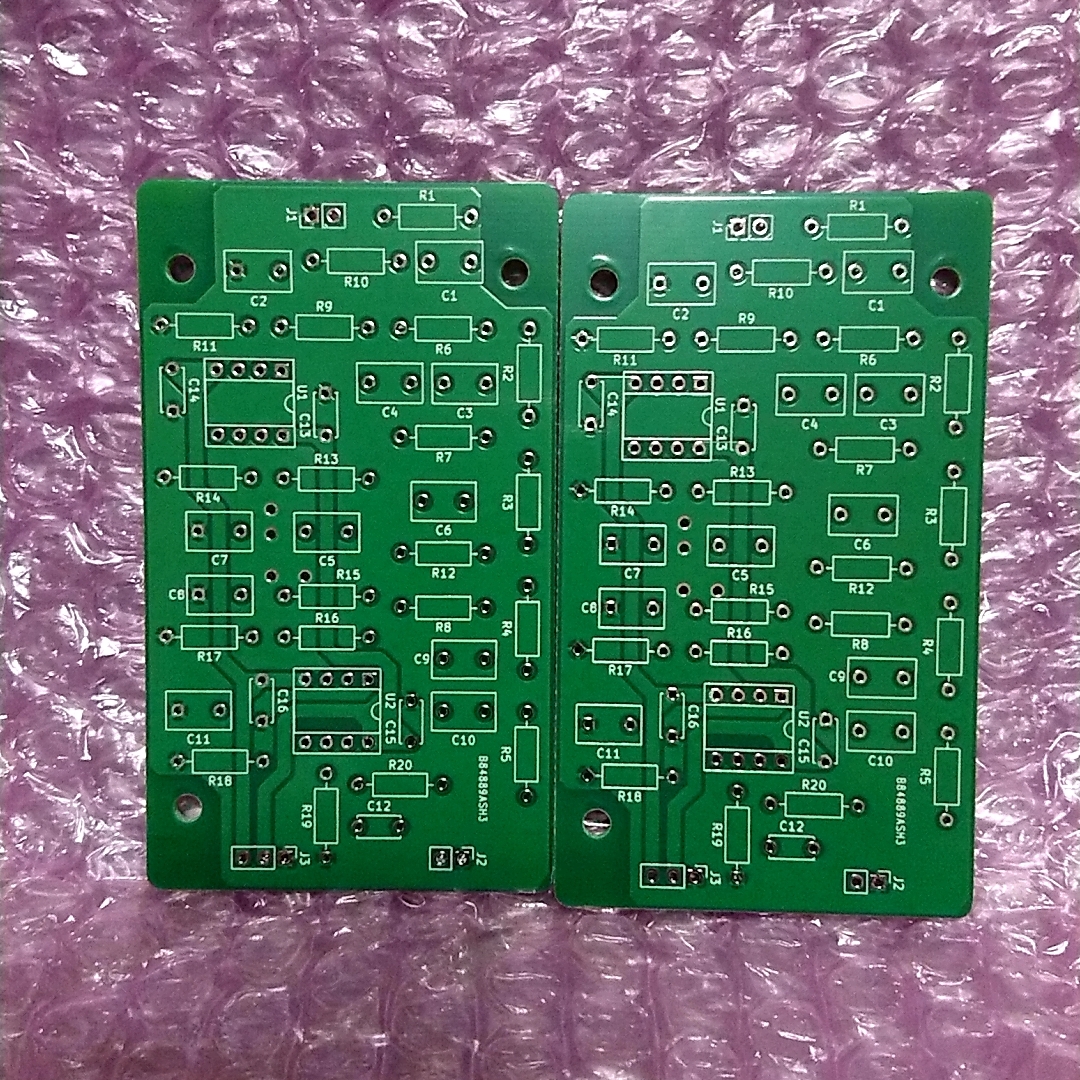

2倍オーバーサンプリング用、アクティブLPFプリント基板、2枚セットです。

プリント基板の他、製作に必要な資料(回路図、部品表等)を添付します。

出品はプリント基板のみで、動作させるには、別途部品を購入、はんだ付け等を

する必要があります。電気工作に詳しい方向けのものです。

(下記の説明が理解できない方は入札をお控え願います。)

・電源は直流、正負2電源。電源電圧は使用するオペアンプに依存します。

・最大入力レベル、最大出力レベルは、使用するオペアンプや電源電圧に依存します。

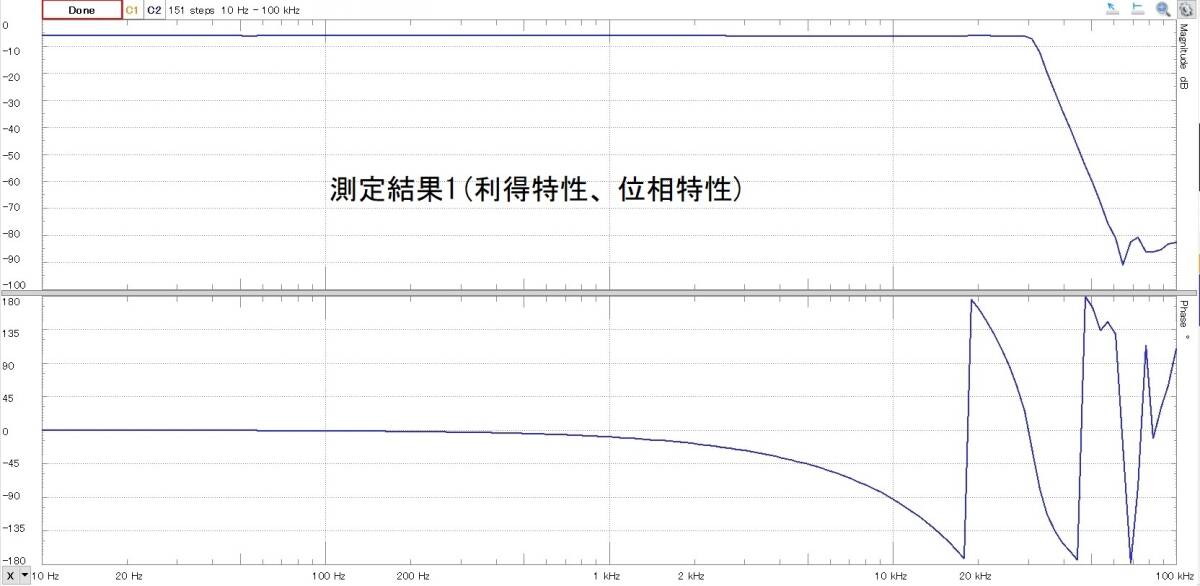

・測定結果1、上段が利得特性、下段が位相特性です。

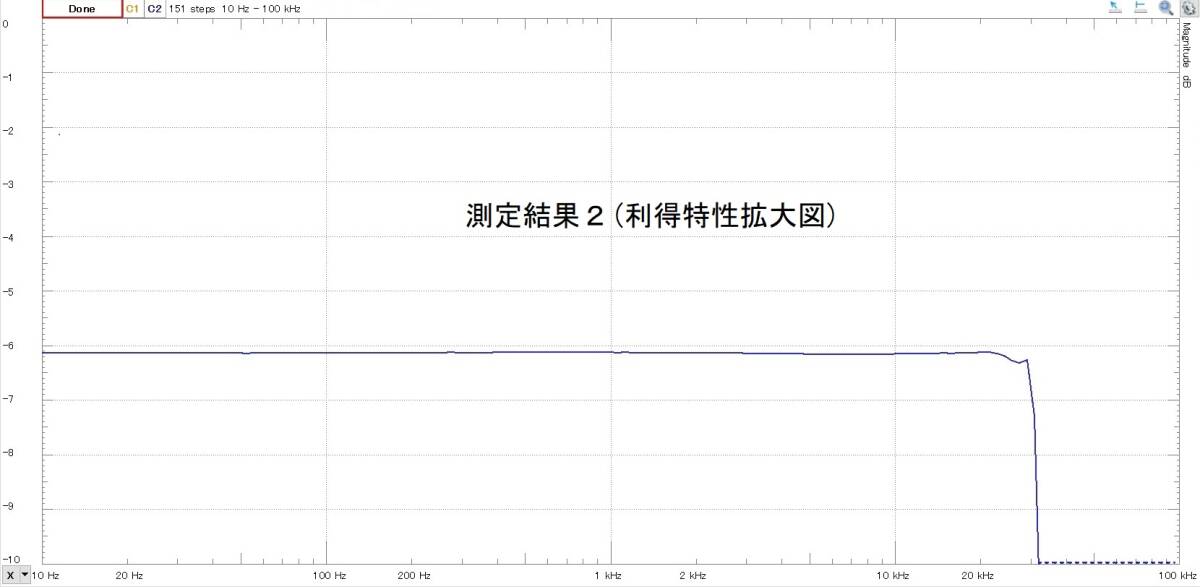

・1[KHz]での利得は、約-6[dB](測定結果2を参照)

(測定結果は私が製作した基板モジュールの一例です。特性等は使用する部品等によって

異なるため、あくまで参考程度にしてください。)

・入力：DC直結でDCカット回路はありません。DC=0[V]の音声信号を入力して下さい。

・出力：最終段のオペアンプはボルテージフォロアになっており、使用する

オペアンプはボルテージフォロアでの動作が可能なもを選定してください。

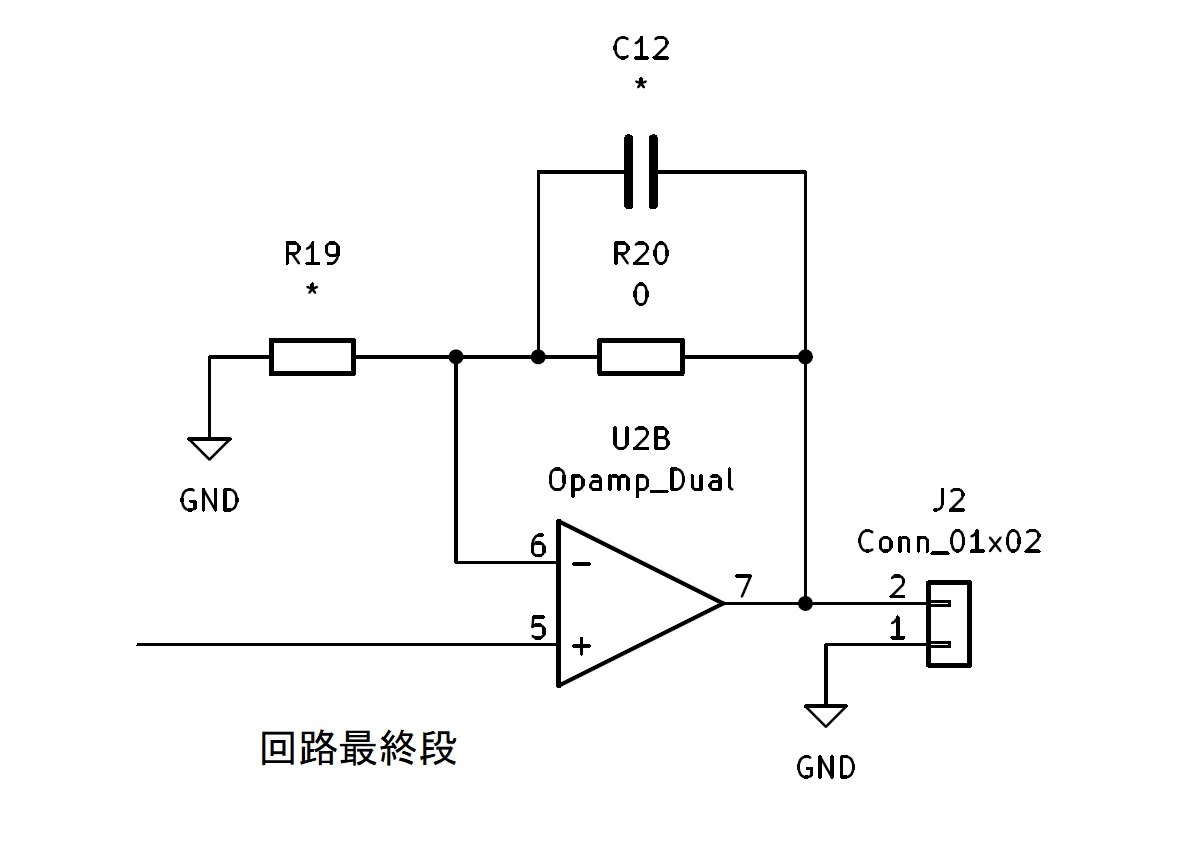

また、別途、抵抗の追加にて利得アップが可能です。(回路最終段を参照)

・コネクタのピンピッチは2.54[mm]

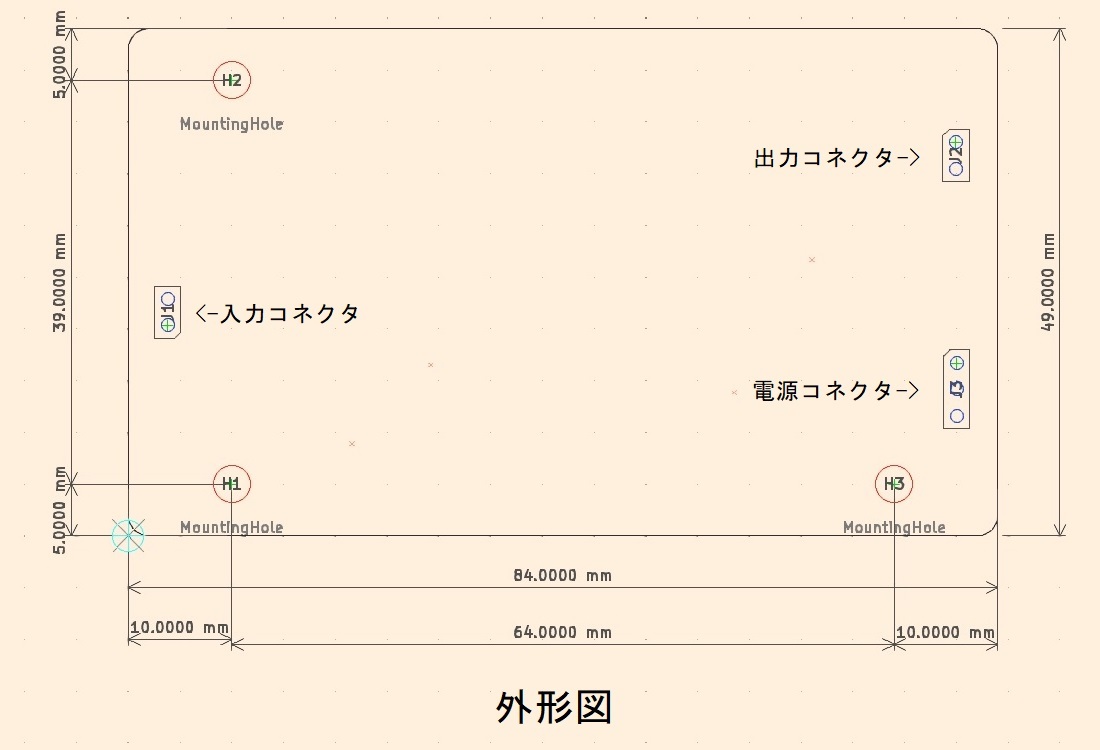

・基板外形：49mm*84mm、厚さ：1.6mm、取付穴：φ3.2[mm]x3

(取り付け穴の位置の詳細は、外形図を参照)

・基板材質：ガラスエポキシ(FR-4)、2層(両面)基板

また、下記にこの基板を使用した工作記事がありますので参考にしてください。

http://pcmprocessor.web.fc2.com/2tos-alpf/index.htm

プリント基板だけでなく、抵抗やコンデンサ等のセットでの出品の要望があれば

質問欄にてお願いいたします。

別途、検討いたします。

以上
