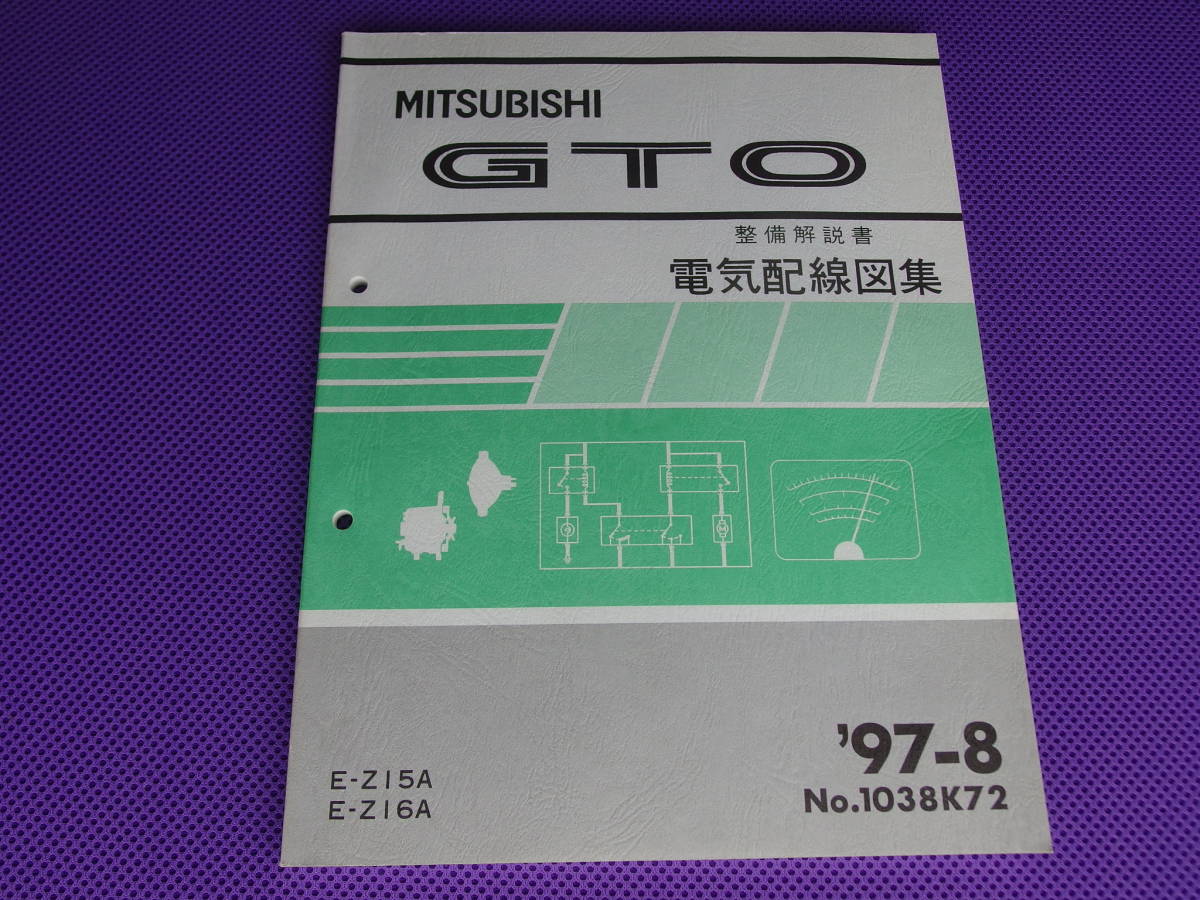

GTO Z15A Z16A 電気配線図集’97-8 No.1038K72。
編集発行：三菱自動車工業株式会社。印刷発行：1997年8月。
　A4近似サイズ、163ページ。未使用新品。暗所保管品。
　
GTOの電気配線関係の点検・修理などを容易にするため、車両各部の電気配線及びコネクターを立体的に
表現した配索図と、配線類を系統別に記載した回路図及び単体部品取付け位置を記載した絶版品の貴重な新品です。
1997年8月の後期型マイナーチェンジから最終型の最終生産車まで対応いたします。

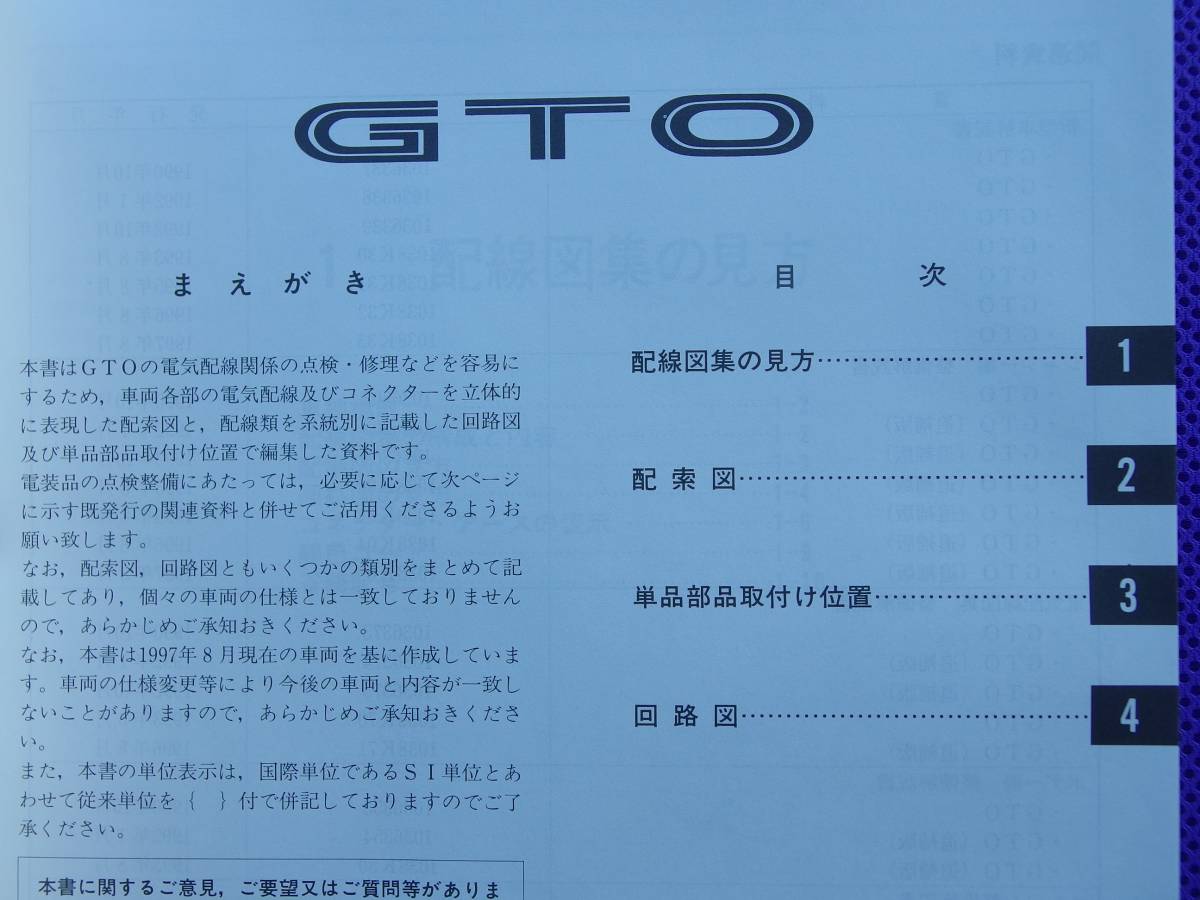

（目次）

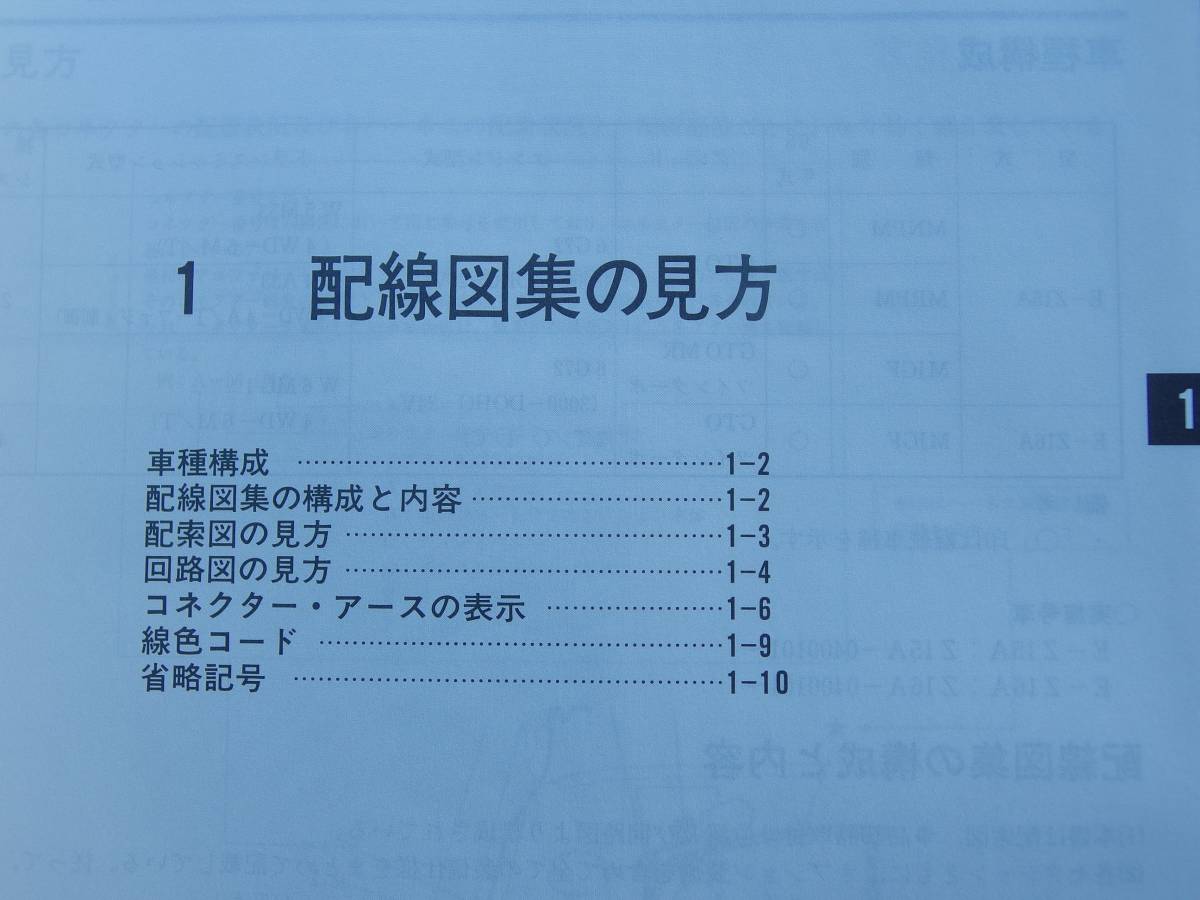

■配線図集の見方〔車種構成、配線図集の構成と内容、配索図の見方、回路図の見方、コネクター・アースの表示、線色コード、省略記号〕。

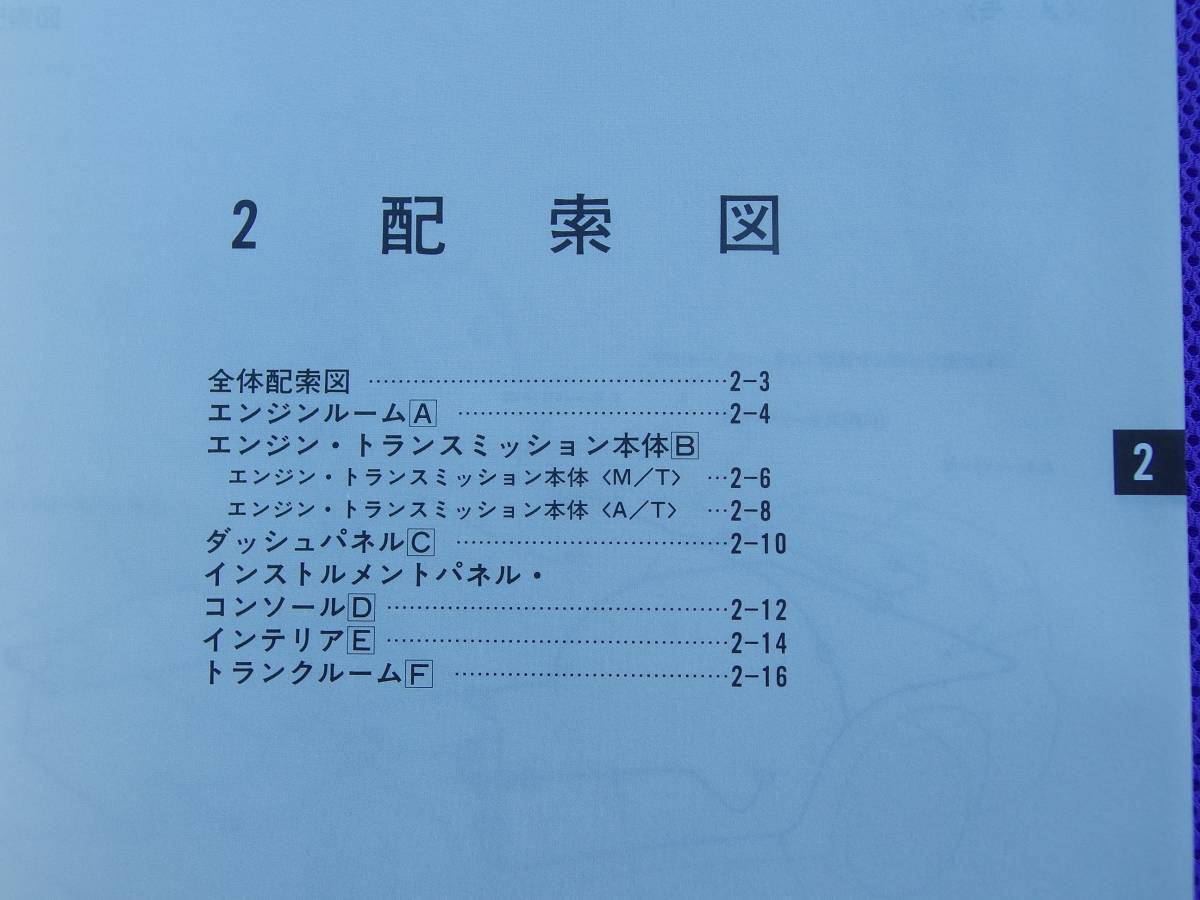

■配索図〔全体配索図、エンジンルーム、エンジン・トランスミッション本体（エンジン・トランスミッション本体〈M/T〉、エンジン・トランスミッション本体〈A/T〉）、ダッシュパネル、インストメントパネル、コンソール、インテリア、トランクルーム〕。

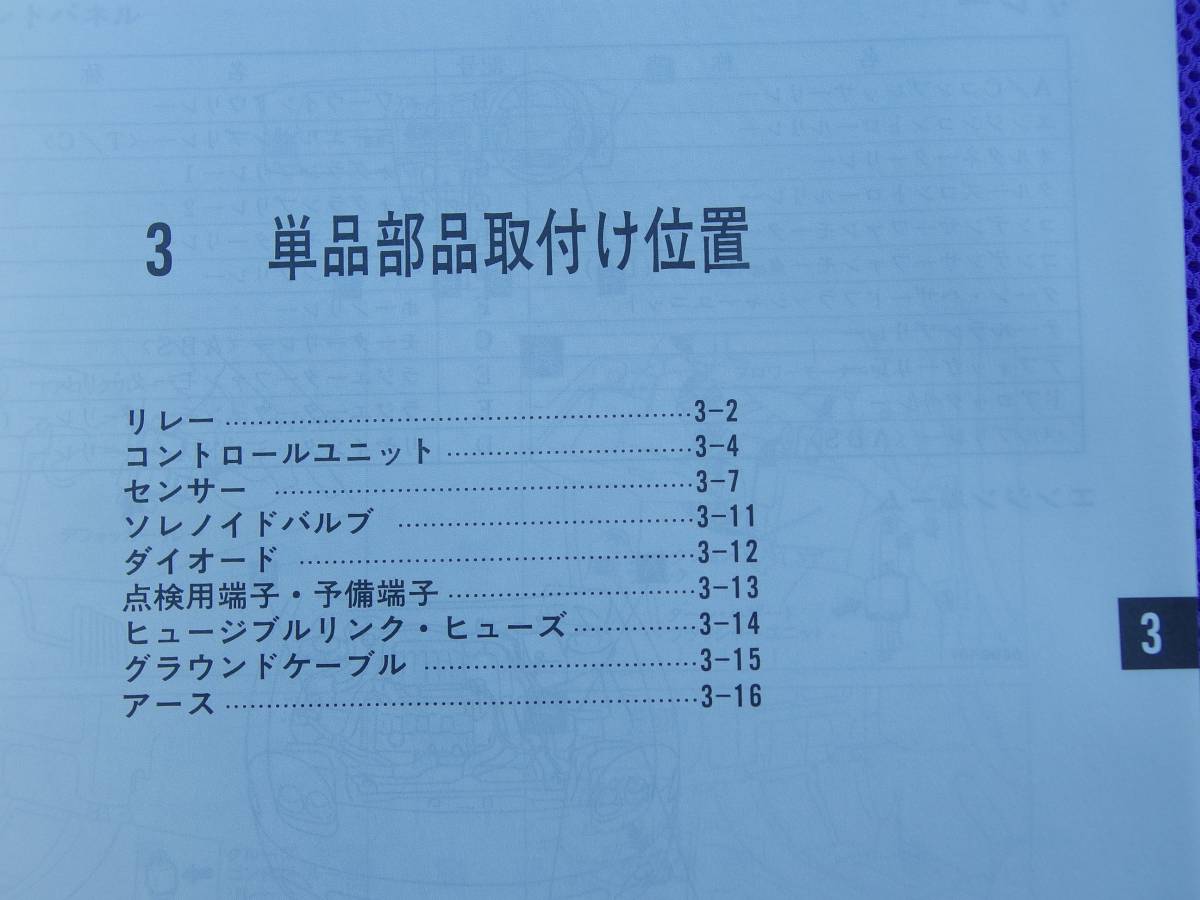

■ 単品部品取付け位置〔リレー、コントロールユニット、センサー、ソレノイドバルブ、ダイオード、点検用端子・予備端子、ヒュージブルリンク・ヒューズ、グラウンドケーブル、アース〕。

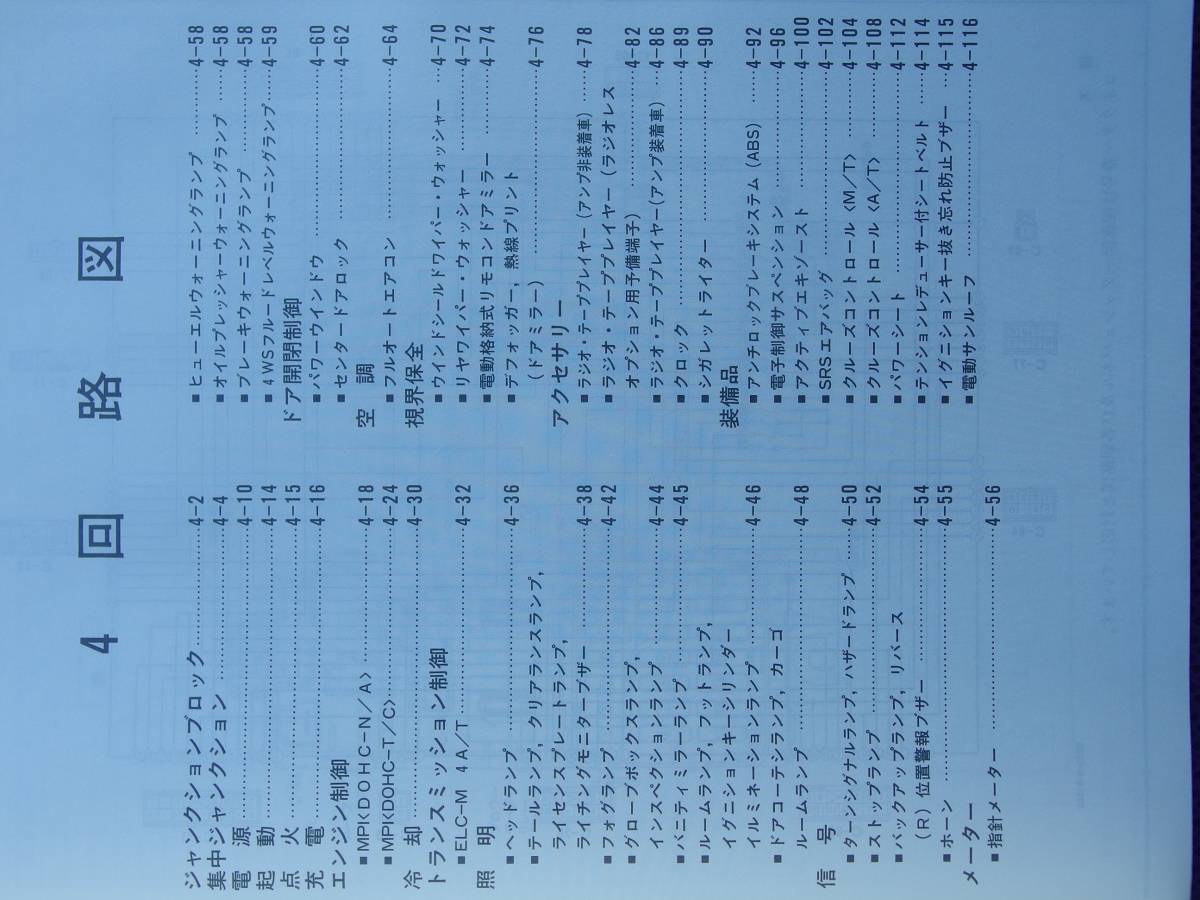

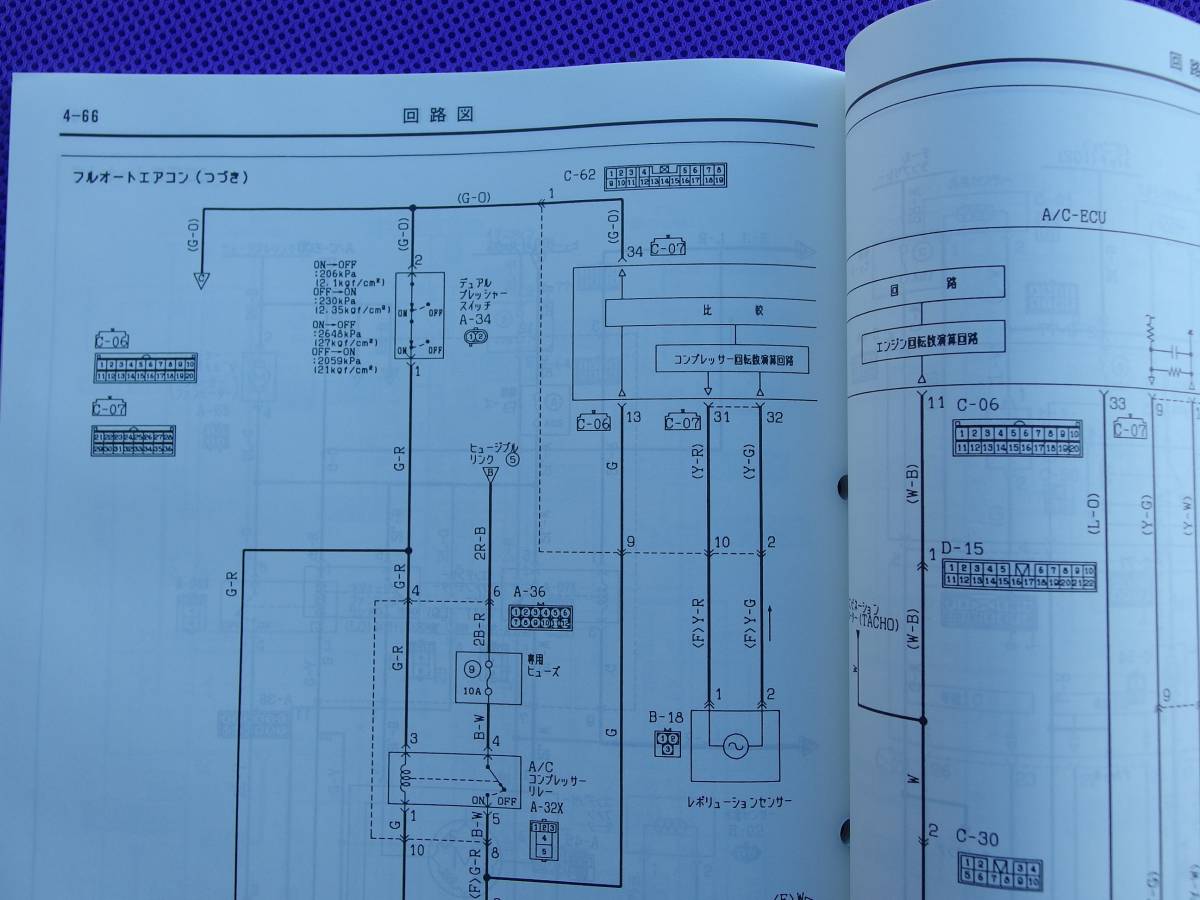

■回路図：画像に目次を出しています。すべての回路図が記載されています。　
メーターの回路図は指針メーター：ヒューエル、スピード、タコ、オイルプレッシャー、ブースト、
ウォーターテンプの６種になります。

◎ゆうパケット（郵便受けに配達・追跡番号あり）送料￥198。
ゆうパケットは1～2日で配達されます。遠方の場合3～4日かかる場合もあります。
梱包重量1000ｇまで「まとめて取引」同梱可能です。

なお、GTO の配線図集発行履歴は以下6回あります。
ＧＴＯ電気配線図集（基本版）1990年10月版（161ページ）、
ＧＴＯ電気配線図集　追補版　1992年1月版（71ページ）、
ＧＴＯ電気配線図集　追補版　1992年10月版（109ページ）、
ＧＴＯ電気配線図集（基本版）1993年8月版（162ページ）、
ＧＴＯ電気配線図集　追補版　1996年8月版（32ページ）、
ＧＴＯ電気配線図集（基本版）1997年8月版（163ページ）、
