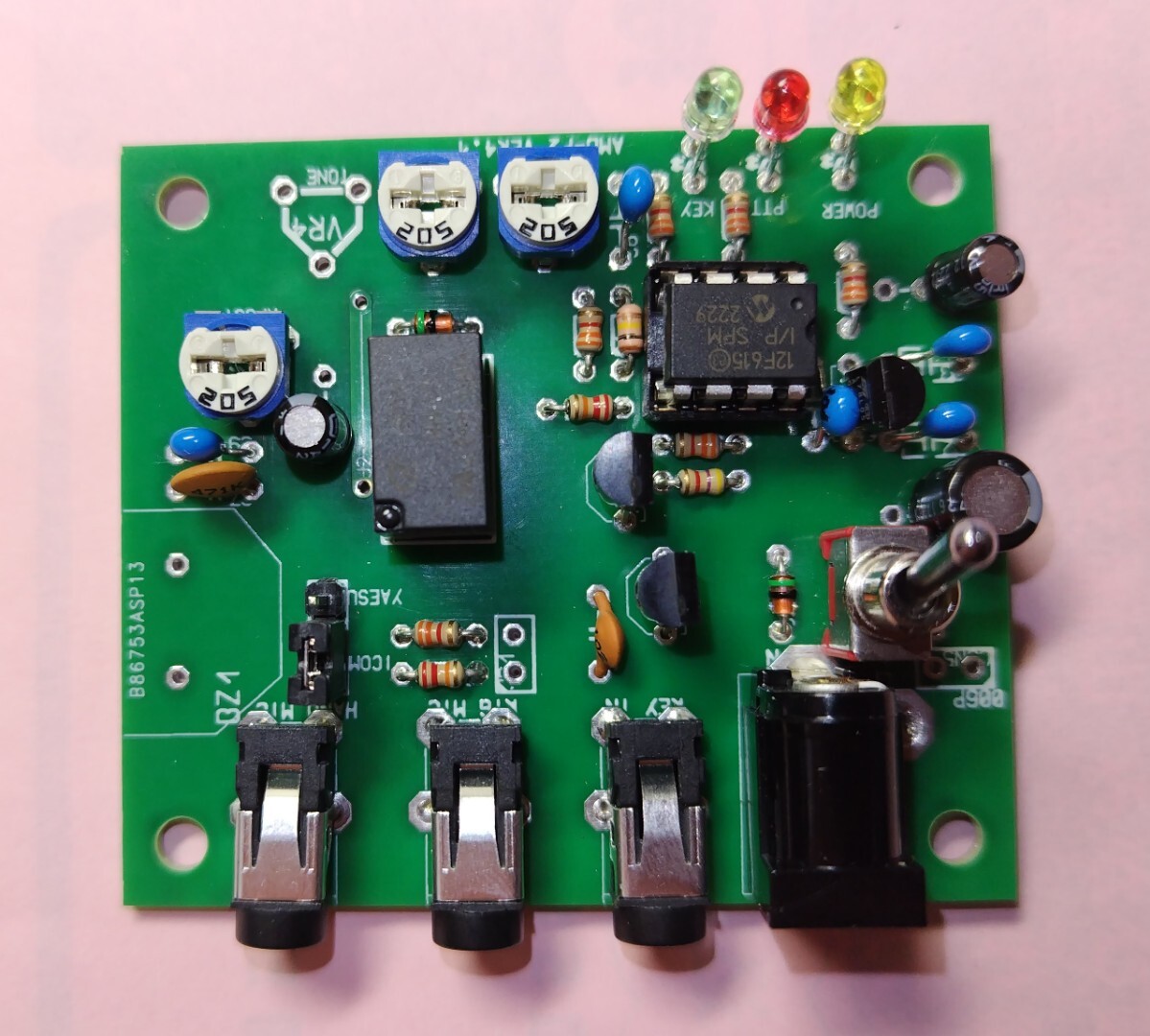

ＦＭでモールス通信用Ｆ２Ａインターフェースのケース無し完成品(ハンディ機用)です。
ＫＥＹ入力から、頭切れ防止のディレーを行うとともに、ハーフデュプレックス用のＰＴＴ信号を作成します。
ＫＥＹ信号がＯＮ時、８００Ｈｚのトーン信号を、リグに送出します。

マイク入力とトーン出力は、リレーで、本商品の受信時と送信時で切り替えますので、マイク信号とＰＴＴ信号が一体となったハンディ機でも、ご使用になれます。

コネクタは、左から電源用2.1mmＤＣジャック(8-14V)、ＫＥＹ入力（３．５ｍｍステレオ、先端（チップ）：ＫＥＹ入力、

中央（リング）：接続無し、根本（スリーブ）：ＧＮＤ）、

リグ接続用３．５ｍｍステレオ（先端（チップ）：８００Ｈｚのトーン信号、中央（リング）：スピーカ入力、根本（スリーブ）：ＧＮＤ）

スピーカマイク接続用３．５ｍｍステレオ（先端（チップ）：マイク入力、中央（リング）：スピーカ出力、根本（スリーブ）：ＧＮＤ）です。
トグルスイッチは、電源スイッチです。
ＬＥＤは、黄色が電源表示、赤色がＰＴＴ表示、緑色がＫＥＹ出力表示です。
内部のボリュームは、左からＫＥＹ信号の頭切れ防止時間設定用（約１０－１６０ｍＳ）、ＰＴＴ出力のオフディレイ時間設定用（約５ｍＳ－１．３Ｓ）、トーン出力のレベル調整用です。

ジャンパピンで、ＰＴＴ信号用の抵抗値を切り替えます。（写真上側でＩＣＯＭ用２２ＫΩ、写真下側でＹＡＥＳＵ用３．３ＫΩです。）

取扱説明書は、下記よりダウンロードをお願いいたします。

https://jn2amd.cloudfree.jp/f2a_v41_for_handy_manual.pdf

タカチ電機製のプラスチップケースSW-95に格納可能なサイズです。（ケースは、本商品に含まれません。）

下記オプションケーブルを追加価格にて、供給させていただきます。（本商品と同時発送時は、送料込み）
（1）ＩＣＯＭスピーカマイクのマイクプラグー本商品のマイク入力ジャックとの接続用ケーブル（２．５ｍｍステレオミニジャックー３．５ｍｍステレオミニプラグ、長さ約１ｍ）８００円／本
（2）ＩＣＯＭハンディ機スピーカジャックーＩＣＯＭスピーカマイクのスピーカプラグとの接続用ケーブル（３．５ｍｍスリム型ステレオミニプラグー３．５ｍｍステレオミニジャック、長さ約１ｍ）６００円／本
（3）本商品のＫＥＹ入力用３．５ｍｍステレオミニプラグ＋長さ約１ｍの１芯シールドケーブル付き５００円／本 (4)電源用ケーブル(2.１ｍｍＤＣプラグ+長さ約１ｍの１芯シールドケーブル付き)　５００円／本
ケーブルを、ご入用の場合は、ご落札後、取引ナビにて、ご連絡いただければ幸いです。
